中高温压力变送器 |
| |
CYG1161、CYG1163 |
| |
| 普通的压阻式压力传感器电桥中的四电阻是用集成电路工艺制造的，电阻间以PN结自隔离。 |
| 由于此结构受耐温限制，在使用温度达到﹢100℃﹢120℃时，性能已大大劣化，不适应更高温 |
| 度下的工况和许多特殊应用环境。利用陶瓷厚膜敏感元件、多晶硅敏感元件及蓝宝石制造 |
| 的CYG161、CYG163型传感器并配以先进的信号调理电路制造出来的CYG1161、CYG1163中高温 |
| 压力变送器，就是针对较高温度范围开发出来的。 |
| |
| 一.主要技术指标 |
| |
型 号 |
CYG1161 |
CYG1163 |
量 程 |
0—40KPa…100Mpa全程可选 |
供电电源 |
恒压源12—36VDC、标准24VDC、（特殊特定） |
输出信号 |
电流4—20mA /电压0—5V或频率1—10 KHz（特殊特定） |
补偿温区 |
﹣10℃—﹢60℃ |
﹣20℃—﹢150℃ |
工作温区 |
﹣40℃—﹢80℃ |
﹣55℃—﹢200℃ |
防爆级别 |
本安型ExiaⅡCT5 |
适用介质 |
航空航天、能源运输、石油堪采、化工、热工自动化等特殊应用环境和高温工况 |
|
| |
| 二.分档性能参数 |
| |
指标
档级 |
静态精度
级别﹪FS |
零点温度系数
×10﹣4 / ℃·FS |
灵敏度温度系数
×10﹣4 / ℃·FS |
零位时漂
±﹪FS / 24小时 |
零位稳定性
±﹪FS / 1年 |
A |
1.0 |
5 |
5 |
0.2 |
0.3 |
B |
0.5 |
2 |
2 |
0.1 |
0.2 |
C |
0.25 |
1 |
1 |
0.1 |
0.15 |
D |
特 定 |
|
| |
| 三.标准外形、压力接口及壳体材料 |
| |

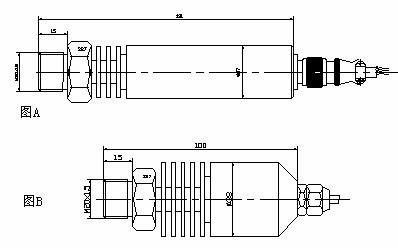

| 下图为变送器的标准外型，压力接口可以在M12×1和M20×1.5选择，亦可特定外型及接口， |
| 材料为1Cr18Ni9Ti。 |
| |
|
| |
|
| |
|
