通用型隔离膜式差压变送器 |
| |
CYG1204、CYG1206 |
| |
| CYG1204是采用不锈钢波纹隔离膜片为敏感组件制作的通用型差压传感器，可双端测液体 或 |
| 气体 。它的优点在于 敏感元件浸于隔离传递用的高纯度硅油中，因而在常温压下长期稳定性好 |
| ，适宜在湿度、盐度较大的环境下工作。另一点是即使敏感元件因某种意外原因而损坏，金属膜 |
| 片也可以防止被测介质的泄漏。CYG1206是CYG1204的一种低成本替代品 ，它的结构设计较 |
| 为独特，在保存CYG1204优点的同时，降低了成本,具有性价比高的优势。 |
| |
| 一.主要技术指标 |
| |
型 号 |
CYG1204 |
CYG1206 |
量 程 |
0—10，16，25，40…2000KPa |
过载能力 |
200﹪ |
承受静压 |
视量程而定 |
供电电源 |
恒压源12—36VDC、标准24VDC、（特殊特定） |
输出信号 |
电流4—20mA /电压0—5V或频率1—10 KHz（特殊特定） |
补偿温区 |
﹣10℃—﹢60℃ |
使用温区 |
﹣40℃—﹢80℃ |
防爆级别 |
本安型ExiaⅡCT5 |
适用介质 |
对316不锈钢不腐蚀的介质均可适用 |
|
| |
| 二.分档性能参数 |
| |
指标
档级 |
静态精度
级别﹪FS |
零点温度系数
×10﹣4 / ℃·FS |
灵敏度温度系数
×10﹣4 / ℃·FS |
零位时漂
±﹪FS / 24小时 |
零位稳定性
±﹪FS / 1年 |
A |
1.0 |
5 |
5 |
0.2 |
0.3 |
B |
0.5 |
2 |
2 |
0.1 |
0.2 |
C |
0.25 |
1 |
1 |
0.1 |
0.15 |
D |
高精度要求特定 |
|
| |
| 三.标准外形、压力接口及壳体材料 |
| |

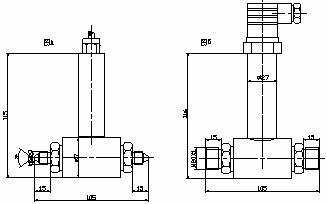

| 下图为CYG1204、CYG1206的标准外型，压力接口可以在M12×1和M20×1.5选择，亦可特 |
| 定外型及接口，材料为1Cr18Ni9Ti。 |
| |
|
| |
|
| |
|
