通用型高精度差压传感器 |
|
CYG222、 CYG202、CYG219 |
|
| 采用CAD设计的应力集中学结构，并使用先进的微机械加工技术开发出来的CYG222系列产品，有更好的精度，稳定性及较强的抗冲振能力。比电容式微差压传感器性能价格比高得多，是微差压，流场，流速，流量测量的最优选择。作为国家 九五 传感器技术攻关项目的CYG222具有高抗过载能力。CYG202是CYG101的差压形式，可测量正负对称差压量程。CYG219 量程下延至数百到数千毫米水柱，具有更好的灵敏度及更小的分辨率，是小差压的最佳选择。 |
| |
| 一.主要技术指标 |
|
型 号 |
CYG222 |
CYG219 |
CYG202 |
量 程 |
0—±0.4，0.6，1，1.6，2.5KPa |
0—±4，6，10…60KPa |
0—±100，…1000KPa |
零位输出 |
≤±10mv |
满量程输出 |
80mV±40﹪ |
16KPa以下为30mV±30﹪
16KPa以下为50mV±30﹪ |
100 mV±25﹪ |
过载能力 |
500﹪ |
300﹪ |
200﹪ |
承受静压 |
视量程而定 |
供电电源 |
恒流源供电1—2mA / 5—10mA或恒压源供电15VDC |
电桥阻抗 |
0.6—1.2K / 3—6 K |
补偿温区 |
﹣10℃—﹢60℃ |
使用温区 |
﹣40℃—﹢80℃ |
适用介质 |
非腐蚀性,非导电性气体 |
|
| |
| 二.分档性能参数 |
| |
指标
档级 |
零点时漂
mv8小时 |
零点温度系数
×10﹣4 / ℃·FS |
灵敏度温度系数
×10﹣4 / ℃·FS |
非线性
±﹪FS |
不重复性，迟滞
﹪FS |
A |
0.2 |
5 |
5 |
0.5 |
0.2 |
B |
0.1 |
3 |
3 |
0.3 |
0.15 |
C |
0.1 |
1.5 |
2 |
0.15 |
0.1 |
D |
高精度要求特定 |
|
| |
|
| 三.标准外型、压力接口及壳体材料 |

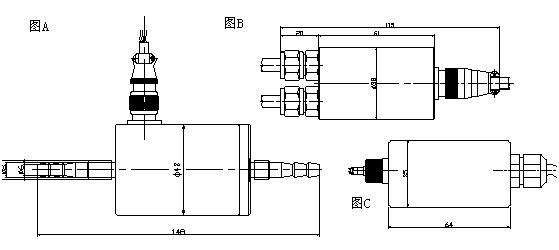

| 下图为CYG222、CYG202、CYG219的标准外形示意图，壳体材料为不锈钢或合金铝，压力接口为管 |
| 接咀或M12×1螺纹接口。亦可特定外型及接口。 |
|
| |
|
| |
| |
|
